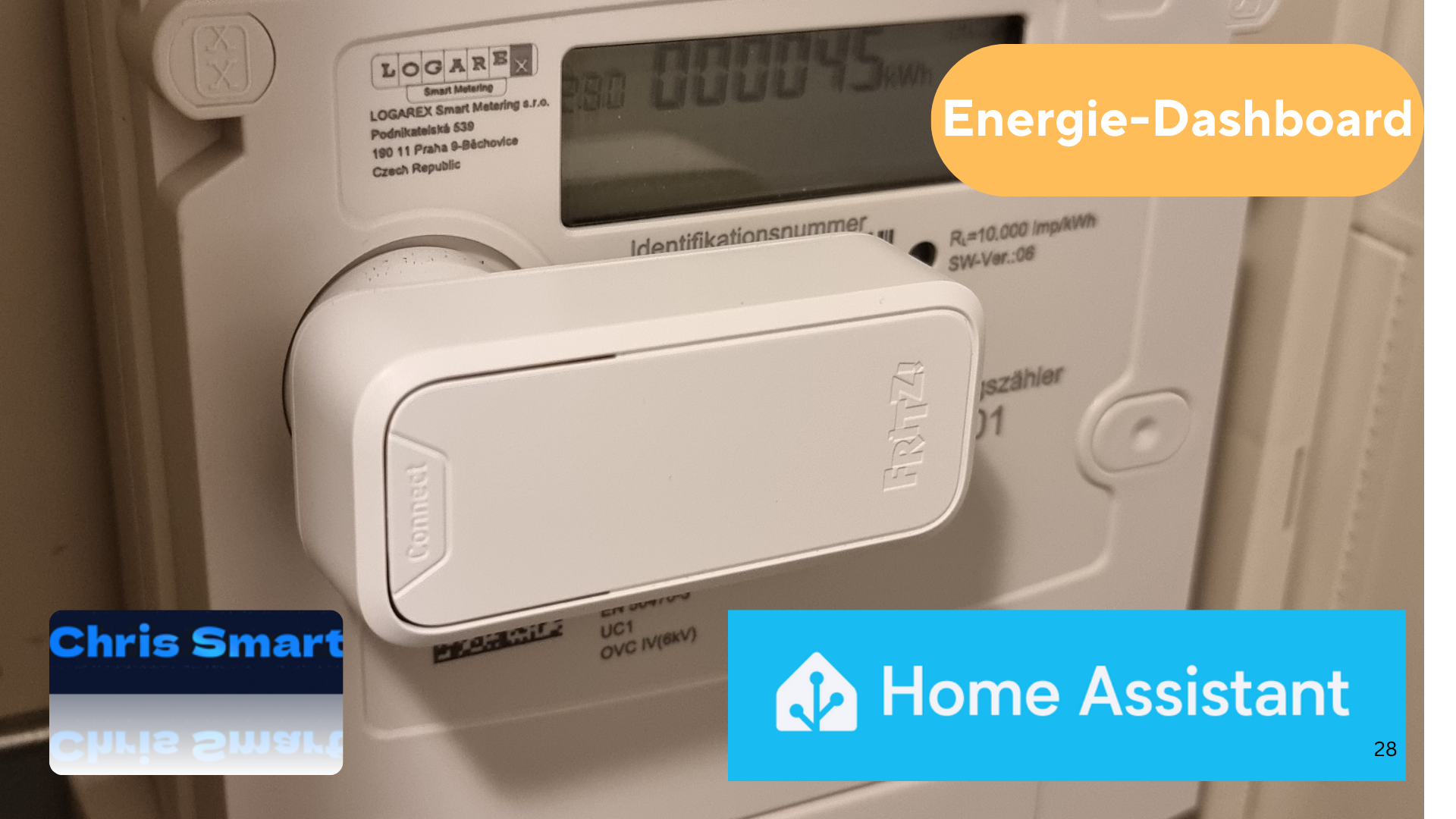

FRITZ! Smart Energy 250 im Home Assistant Energie-Dashboard einrichten

Mit dem FRITZ! Smart Energy 250* bietet AVM eine einfache Möglichkeit, digitale Stromzähler auszulesen und die Daten in das eigene Smart Home zu integrieren. Besonders interessant wird der Sensor in Verbindung mit Home Assistant, denn die Messwerte lassen sich direkt im Energie-Dashboard verwenden. Dadurch erhältst du einen detaillierten Überblick über Stromverbrauch, Netzbezug und – bei einer Photovoltaikanlage oder Balkonkraftwerk – auch über den Eigenverbrauch bzw. die Einspeisung.

Voraussetzungen FRITZ!Smart Energy 250 und Home Assistant

Damit die Einbindung funktioniert, werden folgende Komponenten benötigt:

• FRITZ! Smart Energy 250*
• Kompatibler digitaler Stromzähler
• Ein Fritz Router* mit Intelligente Automatisierung im Smart Home für DECT-Geräte, z. B.:
  • FRITZ!Box 7690* (High-Performance für DSL)
  • FRITZ!Box 5690 Pro* (Highend-Technologie für Glasfaser und DSL)
  • FRITZ!Box 5590 Fiber* (Perfekter Einstieg für Glasfaser)
  • FRITZ!Box 6690 Cable* (Für höchste Ansprüche für Kabel)
• Eine aktuelle Version von Home Assistant auf geeigneter Hardware, z. B.:
  • Raspberry Pi*
  • Home Assistant Green* (Empfehlung)
  • Home Assistant Set*
• Eingerichtete FRITZ!Smart Energy 250
  • Anleitung Home Assistant
  • Anleitung Fritz Router

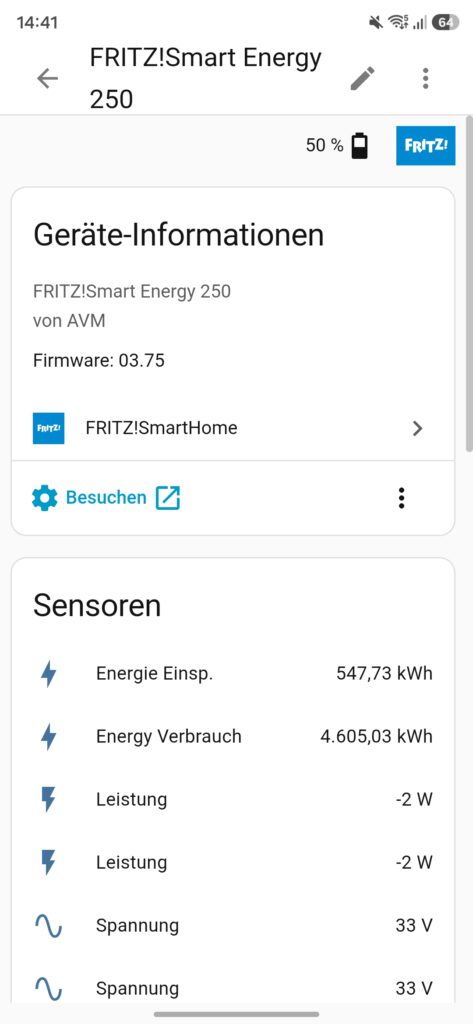

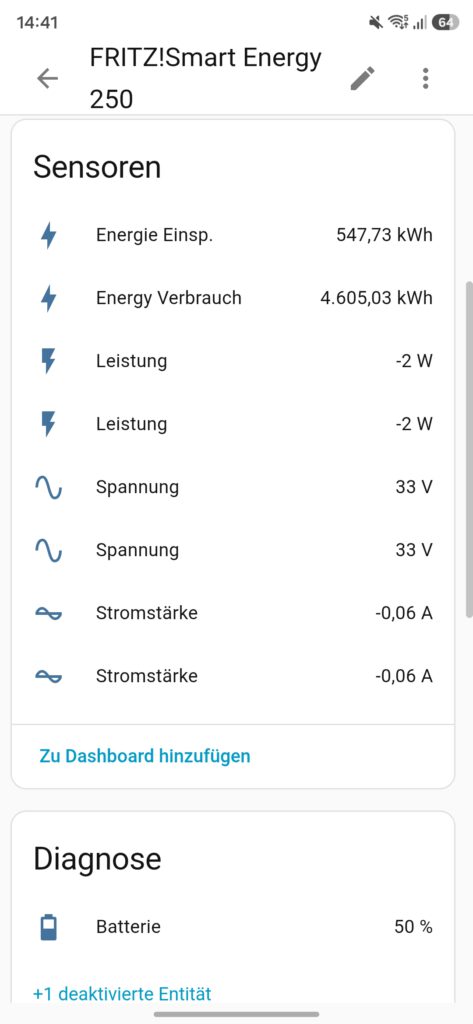

Diese Sensoren stellt der FRITZ! Smart Energy 250 bereit

Nach der Einrichtung werden mehrere Entitäten angelegt. Für das Energie-Dashboard sind insbesondere folgende Sensoren relevant:

• Energieverbrauch (kWh)
• Energieeinspeisung (kWh)
• Aktuelle Leistung (W)
• Spannung (V)
• Stromstärke (A)

Die beiden Energie-Sensoren bilden die Grundlage für die Einbindung in das Energie-Dashboard. Einige Werte werden jeweils doppelt angezeigt. Dies hängt vermutlich mit dem Einsatz eines Zweirichtungszählers zusammen; in der Praxis unterscheiden sich die angezeigten Werte jedoch nicht.

Energie-Dashboard konfigurieren

Für die Darstellung im Energie-Dashboard von Home Assistant ist es erforderlich, die Sensoren „Energie Einspeisung“ und „Energie Verbrauch“ den entsprechenden Kategorien korrekt zuzuweisen.

Dazu in Home Assistant auf Einstellungen → Dashboards → Energie gehen und über die drei Punkte bzw. den Stift oben rechts auswählen. Anschließend können die Sensoren den entsprechenden Bereichen zugeordnet werden.

Netzanschluss konfigurieren:

• Aus dem Netz bezogene Energie -> sensor.fritz_smart_energy_250_energie

• In das Netz eingespeiste Energie -> sensor.fritz_smart_energy_250_energie_2

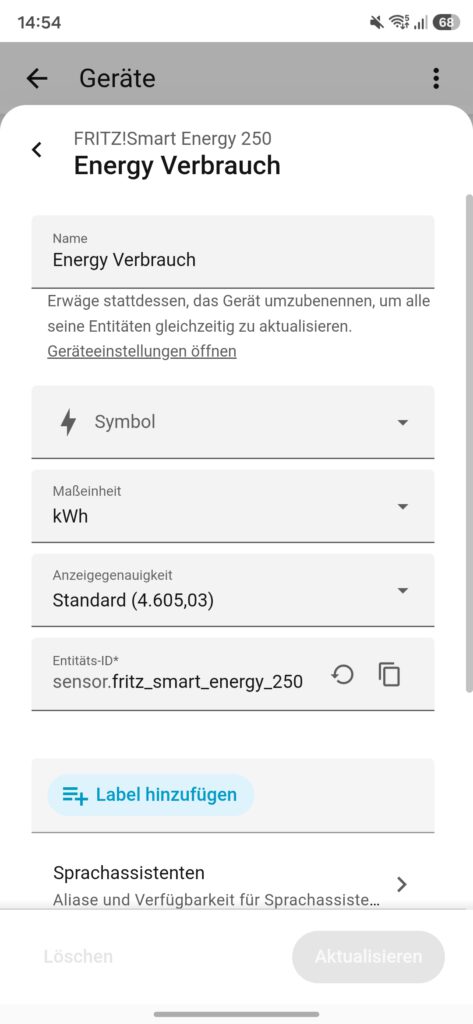

Wie die zuzuordnenden Sensoren heißt kann sich in der Detailansicht des FRITZ!Smart Energy 250 angezeigt werden, dazu einfach auf den spezifischen Sensor klicken.

Nach dem konfigurieren desEnergie-Dashboard zeigt diese die Messwerte der Sensoren vom den FRITZ!Smart Energy 250 an und erstellt darauf eine Grafik zur Energieverteilung und den Stromverbauch über den Tag.

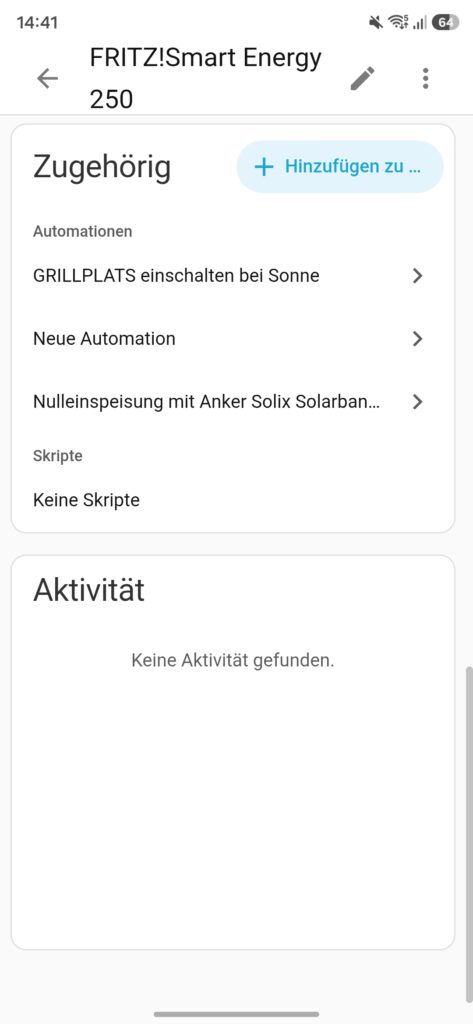

Aktuelle Leistung für Automationen nutzen

Neben den Energiezählern liefert der FRITZ! Smart Energy 250 auch die aktuelle Leistung in Watt. Damit lassen sich beispielsweise Automationen erstellen, ein Balkonkraftwerk überwachen, Verbraucher bei hoher Last abschalten oder eine Wallbox steuern. Die Messwerte werden über die FRITZ!Box regelmäßig an Home Assistant übertragen. Da die Daten zyklisch übertragen werden, erfolgt die Aktualisierung nicht in Echtzeit, sondern in Intervallen.

Fazit

Der FRITZ! Smart Energy 250 lässt sich unkompliziert in Home Assistant integrieren und eignet sich hervorragend als Datenquelle für das Energie-Dashboard. Besonders praktisch ist, dass sowohl der Stromverbrauch als auch die Einspeisung direkt vom digitalen Stromzähler übernommen werden. Dadurch entsteht ohne zusätzliche Hardware ein vollständiger Überblick über die Energieflüsse im Haushalt.

Der Nachteil, dass die Daten von dem FRITZ! Smart Energy 250 zyklisch ca. alle 30-60 Sekunden übertragen werden bedeutet eine gewisse Verzögerung bei Automatisierungen wird sich aber bei den meisten Automatisierungen vernachlässigen lassen.
